Eclairage public (VA ECL)

L'architecture proposée a pour objet d'apporter une solution dissociant la maintenance (mobile et nomade-GPS) de l'inventaire des réseaux EP et la gestion des interventions dans un environnement extranet. Cette approche correspond à une nouvelle vision des besoins des clients recherchant une forte optimisation technique et financière de la gestion de leurs réseaux EP.

Les exigences en matière de requêtes impliquent une forte intégrité référentielle de "bout en bout" : armoires, départ, câbles, lampe. La seule solution pour maintenir intègre la saisie de ce type de données consiste à exploiter un réseau topologique Elec. C'est le rôle de ViSit Anywhere.

La gestion des interventions (optimisation, supervision, demandes de dépannage, consultation, cartographie, rapports, états, consommations…) et l'optimisation électrique (consommation, réduction des coûts, télégestion, remontées des anomalies, scenarios d'éclairement…) du réseau s'appuient sur des solutions (souvent extranet) du marché exploitant l'inventaire physique et dialoguant avec ViSit Anywhere via une base spatiale (PostGis, Oracle spatial…).

Les mises à jour sont réalisées:

  • dans VA qui maintien le référentiel de base : description physique du patrimoine, respect des règles d'intégrité référentielle, garantie topologique du réseau, respect des contraintes et règle métier.
  • et également dans l'outil de gestion des interventions pour des objets définis (lampe).

VA récupère ces données et de son côté met à jour le référentiel utilisé pour les interventions et autres outils connexes.



Reprise de données existantes

Géotech a développé au fil des années une forte expérience d'analyse et de restructuration des données. ViSit Anywhere permet d'assurer la reprise, les corrections et le maintien des données.

  • Détection des incohérences ((points d’ouverture absents, éléments hors tolérance…)
  • Prolongation des segments à l’origine des symboles de poste (armoire Candela)
  • Ajout des noeuds
  • Initialisation et placements des départs
  • Validation électrique
  • Intégration
  • Mise en test et en production

Topologie et validation électrique

  • Initialiser les objets support
  • Segmenter les câbles sur les supports
  • Prolonger les câbles à l’origine des armoires
  • Ajouter les noeuds simples éventuels
  • Valider la topologie
  • Initialiser les points d’injection ‘Armoire’ et ‘Départ’
  • Valider le zonage du réseau

Saisie

  • Point d’injection: Armoire et Départ
  • Segment: aérien / souterrain,
  • Noeud: Simple, Armoire, Support
  • Equipement extrémité: Foyer, n tailles
  • Etiquettes: annotation, sens de pilotage

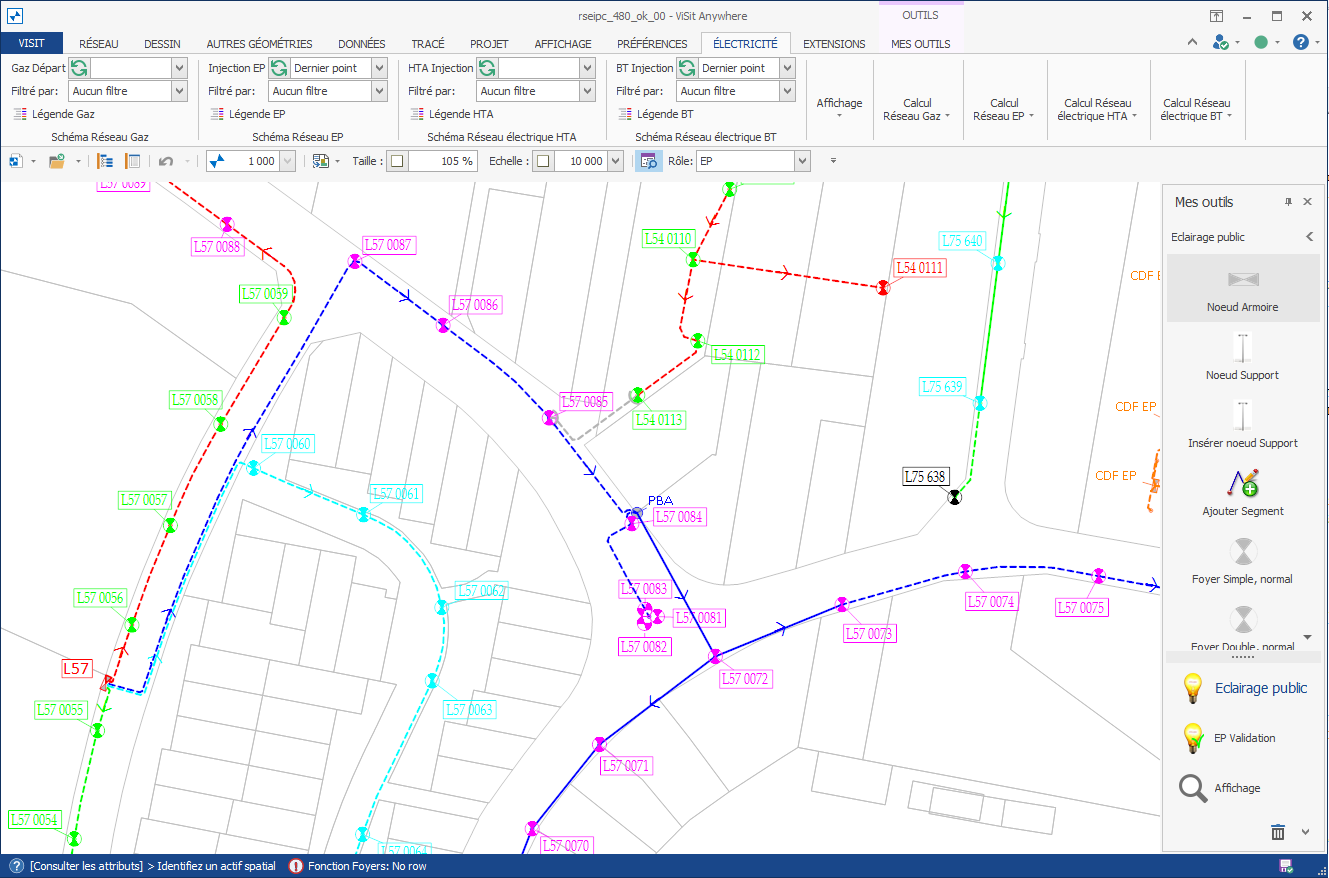

     Environnement mCtier EP

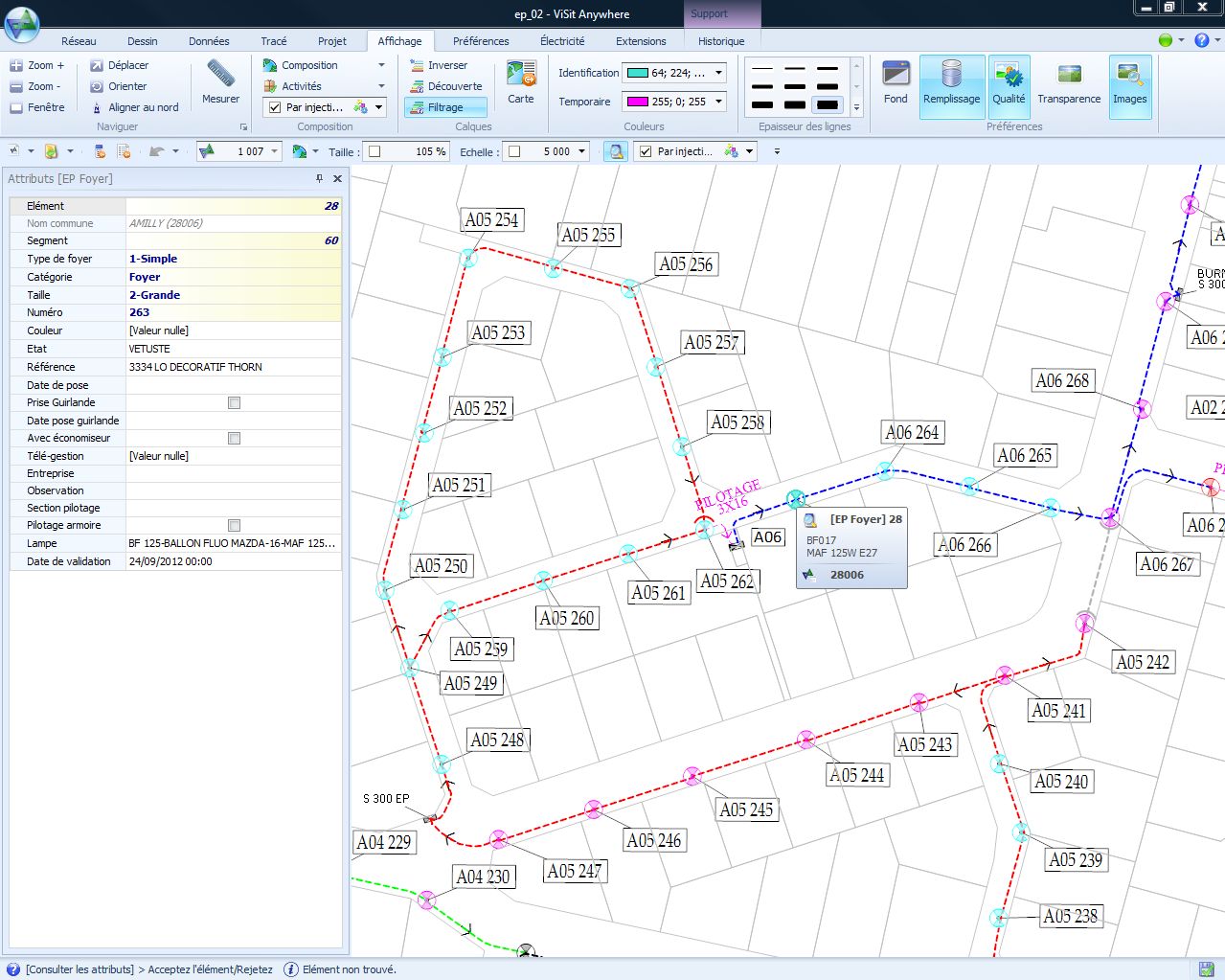

Fiche descriptive dun foyer
